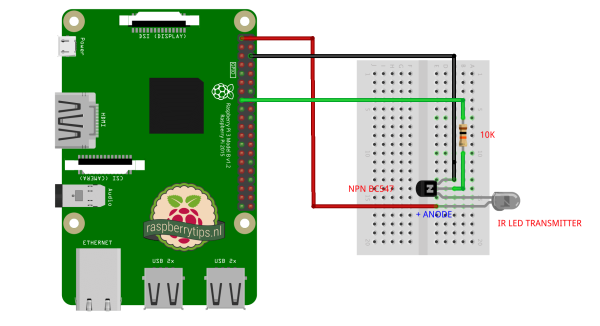

Aansluitschema
Wijziging: Sluit de anode (lange pin) van de IR LED aan op RPI 5v (pin #2), de cathode (korte pin) sluit je aan op de emitter pin van de transistor. Dat is de linker pin als je de transistor met de vlakke kant naar je toe houd.
In /boot/firmware/config.txt (Debian Bookworm) voeg onderaan de regel toe voor zenden of ontvangen, een van de 2 moet met een # worden genegeerd. De architectuur laat niet toe dat beide tegelijkertijd actief zijn. Het pin nummer is arbitrair zie pinout voor opties. Ik gebruik pin 19 voor de IR transmitter. Voor het tijdelijke gebruik van de IR tranceiver gebruik ik ook pin 19 en verwissel uiteraard ook tijdelijk kabels en pas de bootconfig aan.
dtoverlay=gpio-ir-tx, gpio_pin=19
#dtoverlay=gpio-ir, gpio_pin=19
dtoverlay=gpio-ir-tx, gpio_pin=19
